- 暫無更多圖片。
等離子噴涂Zro2氧化鋯陶瓷涂層
更新：2021-6-8 16:05:08點擊：
- 產(chǎn)品品牌
- 產(chǎn)品型號
產(chǎn)品介紹
ZrO2氧化鋯是一種具有很大發(fā)展?jié)摿Φ?strong>陶瓷涂層材料，無論是在結(jié)構(gòu)材料還是在功能材料領(lǐng)域。同其它陶瓷材料相比，它具有較高的強(qiáng)度、斷裂韌性以及良好的耐磨性能。而Zr02氧化鋯作為熱障涂層的首選材料，一方面是由于其熔點高，在氧化性氣氛中的最高使用溫度可達(dá)2500℃，熔點高達(dá)2700℃，化學(xué)成分與組織熱穩(wěn)定性好；另一方面，是因為它有很低的導(dǎo)熱率以及與金屬基體最為接近的熱膨脹系數(shù)(在1000℃時Zr02的熱膨脹系數(shù)為11x10-6℃-1)，從而保證了涂層具有良好的隔熱與抗熱震性能。此外，Zr02的力學(xué)性能優(yōu)良，具有較高的抗彎強(qiáng)度和斷裂韌性，能夠降低熱應(yīng)力對涂層的破壞。

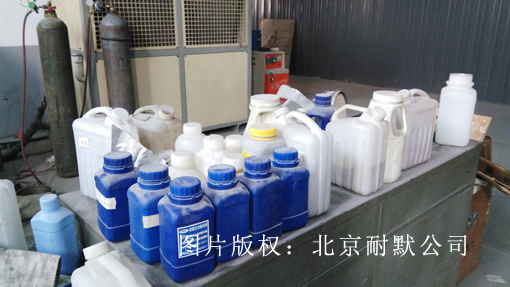

圖（1）白色塑料桶中裝有納米級氧化鋯陶瓷粉末，其用于噴涂制作氧化鋯陶瓷涂層
等離子噴涂Zr02氧化鋯陶瓷涂層主要由t'- Zr02、t- Zr02和c．Zr02相組成，t'相具有良好的高溫相穩(wěn)定性，能夠保證涂層具有良好的耐高溫性能。因為涂層中未熔和半熔顆粒較多，涂層中的孔隙、微裂紋等疏松組織較明顯。涂層內(nèi)存在層間裂紋，與粘結(jié)層結(jié)合也不是很好。Zr02涂層的平均硬度為772 HV0.1，由于疏松組織和層間裂紋較多，涂層的耐磨性能也不夠理想。其磨損機(jī)制以微觀剝落為主，并伴有輕微的犁溝磨損。

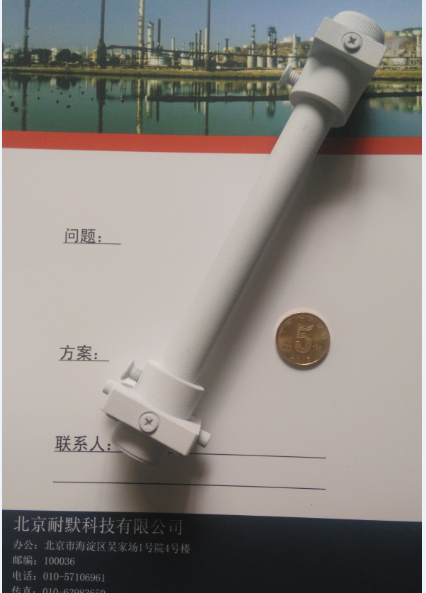

圖(2)氧化鋯陶瓷涂層主要作用是熱障作用
更多產(chǎn)品
